十四、改善功率因數的計算

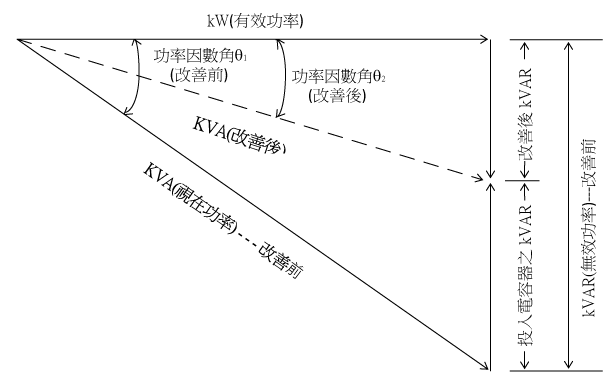

(kVA)2=(kW)2+(kVAR)2

電容器需求量(kVAR)
P﹕有效功率(kW) cosθ1=改善前功率因數 cosθ2=改善後功率因數

一般言之，功率因數cosθ皆為已知，而相當於θ角的正切值(tanθ)可由下表查得之。

cosθ tanθ cosθ tanθ cosθ tanθ cosθ tanθ cosθ tanθ cosθ tanθ
0.40 2.291 0.50 1.732 0.60 1.333 0.70 1.020 0.80 0.750 0.90 0.484
0.41 2.225 0.51 1.687 0.61 1.299 0.71 0.992 0.81 0.724 0.91 0.456
0.42 2.161 0.52 1.643 0.62 1.265 0.72 0.964 0.82 0.698 0.92 0.426
0.43 2.100 0.53 1.600 0.63 1.233 0.73 0.936 0.83 0.672 0.93 0.395
0.44 2.041 0.54 1.559 0.64 1.201 0.74 0.909 0.84 0.646 0.94 0.363
0.45 1.984 0.55 1.518 0.65 1.169 0.75 0.882 0.85 0.620 0.95 0.329
0.46 1.930 0.56 1.479 0.66 1.138 0.76 0.855 0.86 0.593 0.96 0.292
0.47 1.878 0.57 1.441 0.67 1.108 0.77 0.829 0.87 0.567 0.97 0.251
0.48 1.828 0.58 1.405 0.68 1.078 0.78 0.802 0.88 0.540 0.98 0.203
0.49 1.779 0.59 1.368 0.69 1.049 0.79 0.776 0.89 0.512 0.99 0.142

各種負載之功率因數表(參考值)

類別 負載種類 功率因數(%)
電燈類 白熱電燈(及熱線電爐)
串接白熱街
日光燈(及水銀燈)
未附電容器者
附有電容器者
霓虹燈(Neon lamp)
鈉汽燈(Sodium-Vapor lamp)
未附電容器者
附有電容器者
 100
60～80
50
80～95
50～70
70
85～95
電動機類 三相感應機   (半載～滿載)
1/4～10HP(鼠籠型低壓) 60～85
10～50HP(鼠籠型低壓) 75～88
10～50HP(繞線型低壓) 62～85
50～270HP(鼠籠型高壓) 72～89
50～270HP(繞線型高壓) 72～89
單相感應機1/20～5HP 50～70
同步電動機 80～100
桌扇 65～75
吊扇 50～70
電鑽 90
電鐘 50
溫室調節器
暖風時
冷風時
 85
99.8
點焊設備 交流電弧(electric arc)電焊機(5～20kW) 55
交流電阻電焊機(1～400kW) 50
熔鐵爐 電弧爐(100～100,000kW) 85
低週波感應爐(50～500kW) 60～80
感應型電熱器 85
電熱爐 100
其
他		 X線發生裝置 40～95
矽整流器 80～95

電容器裝置容量計算係數表
